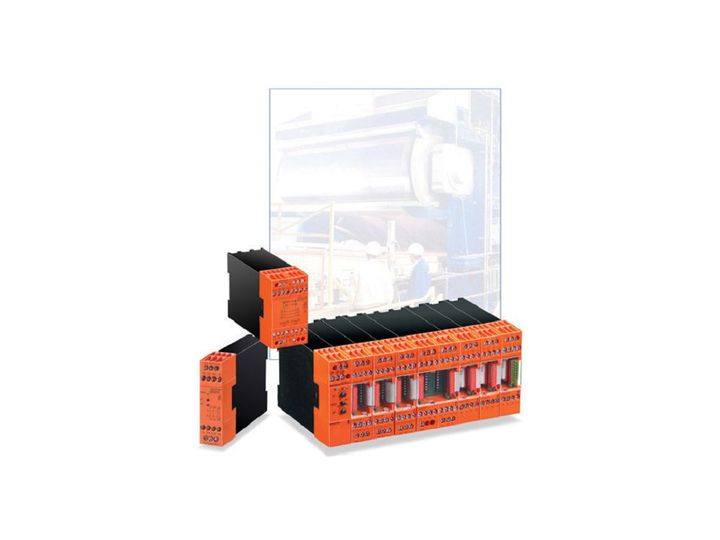

多功能安全解決方案
除了急停模組以及各種經典單功能的安全模組之外,DOLD還提供多功能安全模組系統,在更小的空間合併越來越多的功能。
在小型的多功能 SAFEMASTER C安全模組中,幾個安全相關的輸入被分配給單一的輸出,安全功能的選擇包括:
· 急停
· 安全門
· 電敏保護設備(ESPE),如光柵
· 雙手安全按鈕IIIA或IIIC,符合EN 574
· 可透過旋轉開關方便選擇功能和操作模式
SAFEMASTER PRO 是一個可配置的,模組化的安全系統,包含一個控制器和最多14個擴充模組。為了優化適應不同的應用,有的模組只有輸入點,或只有輸出點和混合輸入/輸出的模組,他們能獨立結合成最大4個同類型模組。在SAFEMASTER PRO模組之間的溝通是透過一個5極DIN導軌匯流排達成(DOLD IN-RAIL-BUS),擴充模組只是夾在DIN導軌上來擴充系統,其他現場匯流排模組能做簡單的診斷。
以SAFEMASTER M作為一個模組化安全系統,用節省成本的方式訂製安全功能相關的應用程序是有可能的。評估包括以下:
· 急停
· 安全門
· 電敏保護設備(ESPE),如光柵
· 雙手安全按鈕IIIA或IIIC,符合EN 574
可自由選擇安全功能的輸入模組可以被分配到不同的輸出模組,選配的現場匯流排連結使系統狀態形象化。
型號
UG 6970 / UG 6980 / UG 6960 / UG 6961 / BH 5910
*詳見型錄下載
優勢
SAFEMASTER C
· 多功能性節省成本
· 與單功能安全模組相比更節省電控箱空間
· 減少屯貨
· 安全功能和操作模式之設定方便快捷
SAFEMASTER PRO
· 安全應用達PLe/Cat.4 & SIL 3
· TÜV認證的硬體和軟體
· 使用免費的SAFEMASTER PRO Designer軟體配置而非配線
· 使用圖形配置軟體能利用拖放功能簡單操縱
· 同時達到節省時間和成本效益
· 安全相關的I/O模組使擴充更彈性
· 綜合故障識別與診斷
· 選配的記憶卡易於重新編程
SAFEMASTER M
· 多功能性,模組化設計和狀態信號可節省成本
· 應用上透過優化的系統,節省電控箱空間
· 減少屯貨
· 無需軟體的設備配置
· 多功能應用
· 在撤銷急停迴路上合併局部作用的安全功能做到層次分組
· 視覺化提高系統可用性
· 快速診斷中斷原因,減少停機時間
· 可拆卸終端及插頭型連接使模組安裝迅速
· 多樣化安全感測器監控,運用更靈活
技術

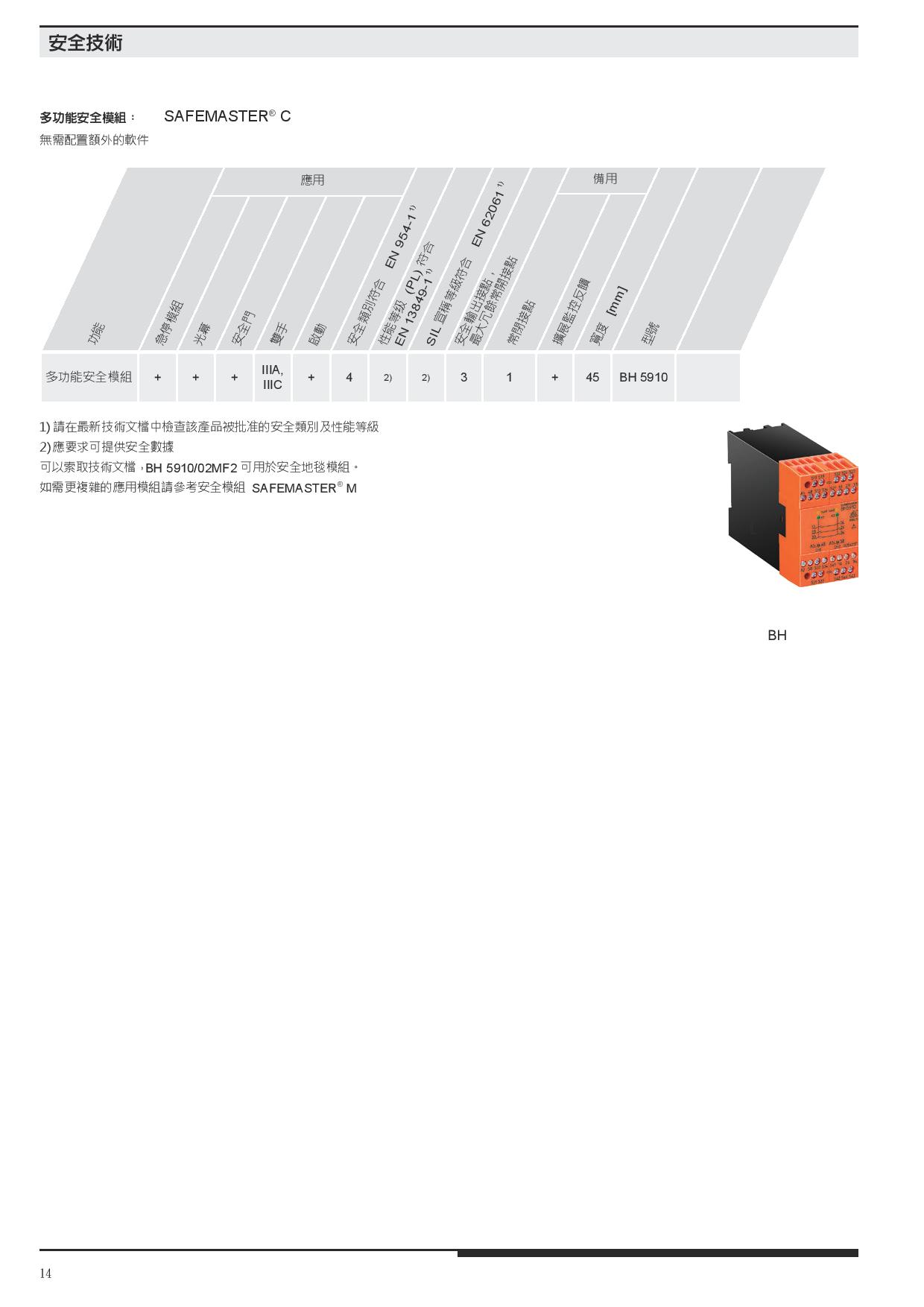

SAFEMASTER ® C
· 符合歐盟機械指令規定98/37 / EEC
· 透過旋轉開關可切換以下連結:
- 急停按鈕
- ESPE(電敏保護設備,例如光柵)
-安全門
- 雙手安全按鈕IIIA或IIIC,符合DIN EN 574
· 附加選項:
-自動或手動啟動(安全門模擬按鈕)
-永久監測反饋迴路連接外部接觸器
· 輸出:
- 3x NO or 2x NO + 1x NC
- 2個半導體輸出點,短路和過載保護
· 欠壓和過壓檢測和信號
功能和操作模式可由前板下方旋轉開關來做選擇。
SAFEMASTER ® M
SAFEMASTER M以小型模組化安全系統的概念拓展了我們一貫的安全解決方案。
它由4個主要模組組成:
· 控制模組
· 輸入模組
· 輸出模組
· 診斷模組
控制模組BH 5911具有輸入和輸出點,無論是1個通道或2通道,手動或自動啟動,皆設有急停功能。最多可連接4個啟動鍵,可分配給控制模組,或任何組合的輸入模組。依據模組型號的不同,安全相關輸出點不論是3個常開接點或2個常開接點加1個常閉接點,皆屬冗餘配置。
輸入模組 BG 5913有8個安全相關的輸入,根據不同的變體,這些輸入可被分配給多個安全功能,例如,一個安全門+一個ESPE+一個急停或再+一個安全門+一個雙手等等,這些安全功能在輸入模組中進行處理且控制被分配的輸出模組。
輸出模組BG 5912包含兩個正動作的繼電器,可具有各種依賴於變體的接觸互補,包括3或4個冗餘常開接點或2個常開接點/ 1個常閉接點或3個常開接點/ 1個常閉接點。不用多說,安全相關的延遲輸出也是可用的,至少暫時可於模組上調節。因此,3×常開或2x常開/1×常閉的組合是可能的。
在不需要無電位繼電器輸的地方,我們的模組BG5912.88可提供安全相關的斷延遲半導體輸出(停止類別1)。型號BG5912.89只有22.5mm寬,且設有4個安全輸出,其中兩個輸出無延遲(停止類別0),另外兩個則是斷延遲(停止類別1)。
透過一個控制模組,來各別擴充至最多三個輸入和輸出模組,系統修改也可能符合實際應用。
診斷模組 BG 5551 / BH 5552用於選配的現場匯流排以接點來傳遞系統條件,選擇CANopen或Profibus DP。
應用
DOLD的多功能安全系統在機械&工廠應用優化上提供了各種各樣的解決方案,例如:
· 造紙及印刷業
· 成型
· 飲料工業
· 食品工業
· 包裝工業
· 灌模機
· 工具機
· 機器人單元
· 木材加工機械
